JUKI INSPECTION SOLUTION basiert auf jahrzehntelanger Entwicklungserfahrung. Sie stellt sicher, dass bereits frühzeitig Fehler in der Fertigung entdeckt werden. Unnötige Kosten und Aufwände im weiteren Produktionsprozess werden vermieden. Ausgereifte Technologien garantieren die Auslieferung einwandfreier Produkte und ein hohes Maß an Qualitätssicherung.

Solder Paste Inspection (SPI)

Schnelle und flexible Inspektion innerhalb der Produktionslinie!

  • Programmerstellung in nur 5 Minuten für schnelle Produktwechsel
  • Dreidimensionale Erfassung der Leiterplatte mittels Stereofotometrie
  • Langlebige und preisgünstige Beleuchtungseinheit statt anfällige und teure Projektortechnologie
  • Closed-Loop-Technologie integriert

Automated Optical Inspection (AOI)

2D- und 3D Inspektionstechnologie in einer Maschine vereint!

  • Geeignet für einfache bis hin zu anspruchsvollen und komplexen Produktionen
  • Sichere zeitsparende Erkennung kritischer Fehler
  • Exakte Prüfergebnisse aus verschiedenen Perspektiven

Lotpasteninspektion

RV-2

JUKIS RV-2, eine hochpräzise High-Speed Inline SPI, ist ausgestattet mit dem innovativen i3D-LED-Messkopf und arbeitet mit dem Prinzip der Stereofotometrie. Mit der Total Operation System Software (TOPPS) können mehrere RV-2 von einem Arbeitsplatz aus bedient werden.

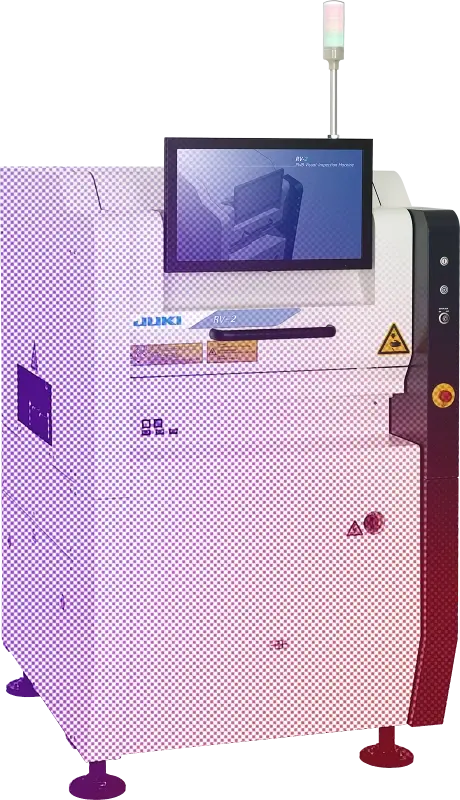

RV-2 – Lotpasteninspektion
Traceability
Höchster Qualitätsstandard
Effizienz
Flexibilität
Broschüre anfragen
Spezifikationen

Handhabung und Transport Leiterplatte
Leiterplattenabmessung (L × B) min. 50 × 50 mm / max. 410 × 360 mm
Leiterplattengewicht max. 4 kg
Lotpadabmessung min. 01005 (inch) / max. 15 × 15 mm
Leiterplatten-Zufuhrhöhe 900 -20 / +70 mm

Messbare Lotdepot-Eigenschaften
Keine / zu wenig Lotpaste, Druckversatz, Depotvolumen, Depothöhe, Fremdkörper etc.

Messsystem
Kamerasystem 400 MPix CMOS
Messprinzip i3D-Stereofotometrie
Messauflösung 15 µm / Pixel (Standard) / 10 µm / Pixel (high-resolution)
Messfeld (FOV) 30 × 30 mm / 20 × 20 mm
Bildverarbeitungsgeschwindigkeit 0,2 s / FOV

Maschineneigenschaften und Abmessungen
Abmessungen (L × B × H) 940 × 1.276 × 1.530 mm
Gewicht 1.000 kg

PC und Software
Betriebssystem Windows 7, 64-Bit
Schnittstellen SMEMA, OK / NG, USB, Ethernet

Betriebsanforderungen
Spannungsversorgung 380 V
Druckluft 5 Bar
Umgebungsbedingungen 15-30° C, 30-65 % RH

Standards (Auswahl)
AWC, Codeerkennung auf Leiterplatte, Messbezug Realnullpunkt, automatische Kalibration

Erhältliche Optionen und Zubehör (Auswahl)
Closed-Loop zu Lotpastendrucker, Gridtools zur Leiterplatten-Unterstützung, TOPSS-Anbindung zur Fernauswertung, Long-Board-Option

Details finden Sie in den Produktspezifikationen.

Spezifikationen und Gestaltung können ohne vorherige Ankündigung geändert werden.

SPI/AOI Inspektionsmaschine

RV-2-3DH

JUKIs RV-2-3DH analysiert die dreidimensionale Form der fertigen Platte und vergleicht die Form mit der Spezifikation basierend auf den Umrissen, Höhen und Helligkeiten der Komponenten und des Lots. Die Maschine ermöglicht eine hochpräzise visuelle Inspektion von Leiterplatten, um Defekte auf subtile Weise zu erkennen.
Die 2D-Prüffunktion ist ebenfalls verfügbar.

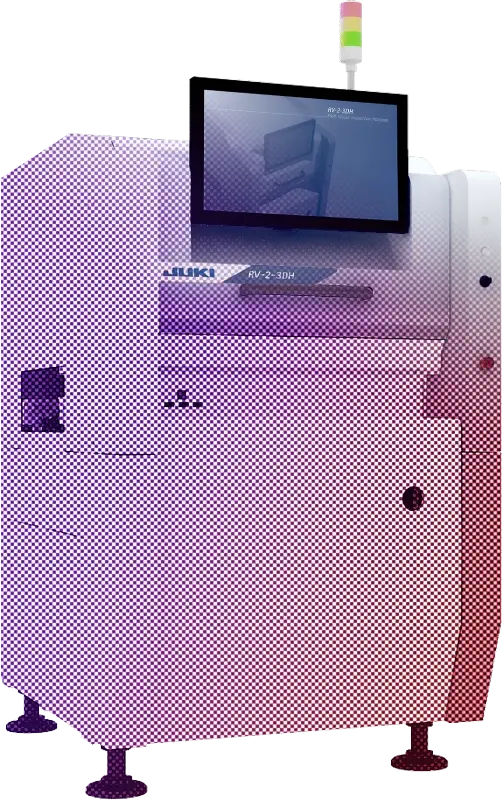

RV-2-3DH – SPI/AOI Inspektionsmaschine
Flexibilität
Höchster Qualitätsstandard
2D + 3D Hybrid Inspektion
Broschüre anfragen
Spezifikationen

Handhabung und Transport Leiterplatte
Leiterplattenabmessung (L × B) min. 50 × 50 mm / max. 410 × 300 mm
Leiterplattengewicht max. 4 kg

Messsystem
Kamerasystem 12 MPix
Messprinzip p3D (DLP Projektor)
Messauflösung 12 µm / Pixel (Standard) / 5 µm / Pixel (high-resolution)
Messfeld (FOV) 48 × 36 mm / 20 × 15 mm
Bildverarbeitungsgeschwindigkeit 0,51 s / FOV

Maschineneigenschaften und Abmessungen
Abmessungen (L × B × H) 940 × 1.276 × 1.530 mm
Gewicht 1.000 kg

PC und Software
Betriebssystem Windows 7, 64-Bit
Schnittstellen SMEMA, OK / NG, USB, Ethernet

Betriebsanforderungen
Spannungsversorgung 380 V. 3 Phasen
Druckluft 5 Bar
Umgebungsbedingungen 15-30° C, 30-65 % RH

Standards (Auswahl)
AWC, Codeerkennung auf Leiterplatte, Messbezug Realnullpunkt, automatische Kalibration

Erhältliche Optionen und Zubehör (Auswahl)
Closed-Loop zu Lotpastendrucker, Gridtools zur Leiterplatten-Unterstützung, TOPSS-Anbindung zur Fernauswertung, Long-Board-Option
Details finden Sie in den Produktspezifikationen.

Spezifikationen und Gestaltung können ohne vorherige Ankündigung geändert werden.

SPI/AOI Inspektionsmaschine

RV-2-3DHL

JUKIs RV-2-3DHL analysiert die dreidimensionale Form der fertigen Platte und vergleicht die Form mit der Spezifikation basierend auf den Umrissen, Höhen und Helligkeiten der Komponenten und des Lots. Die Maschine ermöglicht eine hochpräzise visuelle Inspektion von Leiterplatten, um Defekte auf subtile Weise zu erkennen.
Die 2D-Prüffunktion ist ebenfalls verfügbar.

RV-2-3DHL – SPI/AOI Inspektionsmaschine
Flexibilität
Höchster Qualitätsstandard
2D + 3D Hybrid Inspektion
Broschüre anfragen
Spezifikationen

Handhabung und Transport Leiterplatte
Leiterplattenabmessung (L × B) min. 50 × 50 mm / max. 410 × 590 mm
Leiterplattengewicht max. 4 kg (????? PLEASE CHECK!)

Messsystem
Kamerasystem 12 MPix
Messprinzip p3D (DLP Projektor)
Messauflösung 12 µm / Pixel (Standard) / 5 µm / Pixel (high-resolution)
Messfeld (FOV) 48 × 36 mm / 20 × 15 mm
Bildverarbeitungsgeschwindigkeit 0,51 s / FOV

Maschineneigenschaften und Abmessungen
Abmessungen (L × B × H) 940 × 1.800 × 1.530 mm
Gewicht 1.250 kg

PC und Software
Betriebssystem Windows 7, 64-Bit
Schnittstellen SMEMA, OK / NG, USB, Ethernet

Betriebsanforderungen
Spannungsversorgung 380 V. 3 Phasen
Druckluft 5 Bar
Umgebungsbedingungen 15-30° C, 30-65 % RH

Standards (Auswahl)
AWC, Codeerkennung auf Leiterplatte, Messbezug Realnullpunkt, automatische Kalibration

Erhältliche Optionen und Zubehör (Auswahl)
Closed-Loop zu Lotpastendrucker, Gridtools zur Leiterplatten-Unterstützung, TOPSS-Anbindung zur Fernauswertung, Long-Board-Option
Details finden Sie in den Produktspezifikationen.

Spezifikationen und Gestaltung können ohne vorherige Ankündigung geändert werden.
