Entdecken Sie die bewährte Qualität und das stabile, langlebige Maschinendesign der JUKI Schablonendrucker. Wir bei JUKI sind fest davon überzeugt, dass ein perfekter Druck die Grundlage für maximale Effizienz in der SMT-Produktion bildet. Unsere Drucker sind für verschieden große Leiterplatten erhältlich und können zusammen mit unseren Bestückern und Reflow-Lötöfen zu individuellen SMT-Linienlösungen kombiniert werden. Verlassen Sie sich auf JUKI für erstklassige Schablonendrucker und optimieren Sie Ihre Fertigungsprozesse!

Weltweit bewährte Drucker höchster Qualität

Herausragende Qualität weltweit bestätigt!

  • Äußerst stabiles Maschinendesign mit gegossenem Rahmen und individuell ansteuerbaren Rakeln
  • Keine periodische Maschinenkalibrierung notwendig
  • Druckpräzision CeTaQ geprüft
  • Erste Wahl bei führenden EMS-Dienstleitern weltweit

Voll ausgestattete, einfach zu wartende Lotpastendrucker

So einfach war Drucken noch nie!

  • Drucken inklusive 2D-Lotpasteninspektion und Schabloneninspektion
  • Automatische Schablonenreinigung
  • Frei einstellbare Klemmung der Leiterplatte von oben und von der Seite; Vakkuum zusätzlich möglich
  • Hoher Bedienkomfort dank intuitiver graphischer Bedienoberfläche mit Touch-Screen
  • Unkomplizierte und schnelle Wartung

Höchste JUKI Flexibilität

Variabel einsatzbar und optional erweiterbar!

  • Passend für verschiedene Leiterplattengrößen (50x50 bis 610x510 mm)
  • Integrierbar in bestehende Produktionslinien - Closed Loop Schnittstelle für viele namhafte SPI-Hersteller
  • Klebestoffdispenser
  • Lotpastendispenser
  • Automatische Rakeldruck-Überwachung

Award-Winning Technologie

Productronica Innovation Award 2017

  • Opti Paste Control (OPC) garantiert optimierten Pastenverbrauch
  • Quality Print Control (QPC)
  • Erhöhter Automatisierungsgrad für weniger Benutzereingriffe während der Produktion
  • Fehlerreduktion im Druckprozess

Screen-Printing Solution

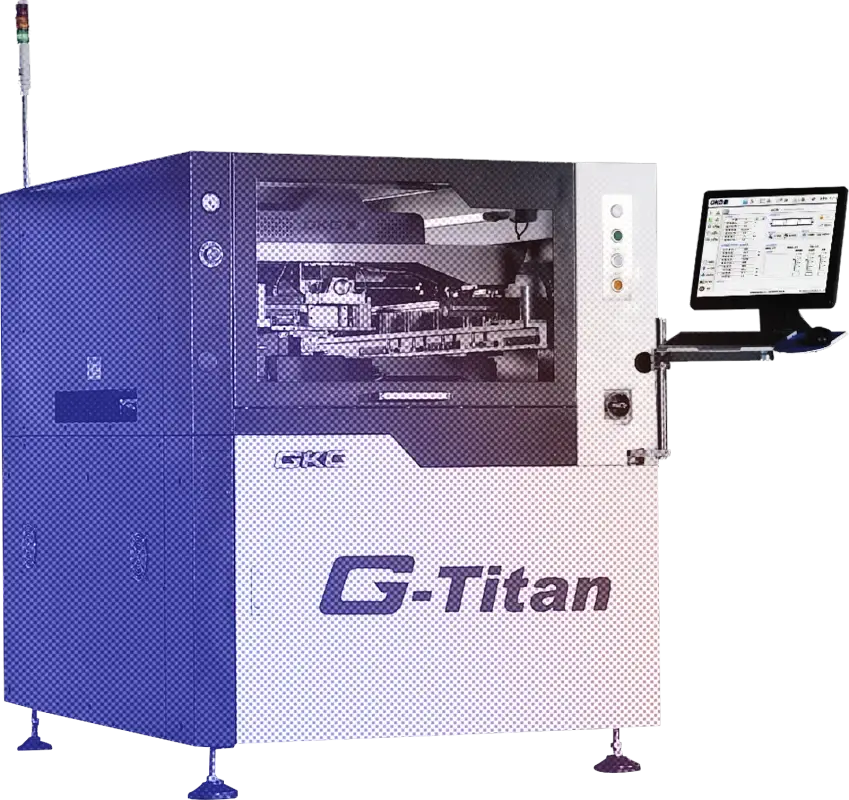

G-TITAN

Der G-Titan ist mit strategisch wichtigen Neuerungen ausgestattet, die es ermöglichen allen Fertigungsunternehmen einen großen Schritt in Richtung Industrie 4.0 zu gehen. Abläufe werden optimiert, wodurch eine höhere Produktivität und Wettbewerbsfähigkeit erreicht wird.

G-TITAN – Screen-Printing Solution
Lights out manufacturing
Weltweit bewährte Drucker höchster Qualität
Höchste JUKI Flexibilität
Voll ausgestattete, einfach zu wartende Lotpastendrucker
G-TITAN – Screen-Printing Solution Video
Broschüre anfragen
Spezifikationen

Leiterplatte
Leiterplattenabmessung (L × B) min. 50 × 50 mm / max. 510 × 510 mm
Leiterplattendicke min. 0,4 mm / max. 6 mm
Kantenabstand 3 mm
Leiterplattengewicht max. 5 kg

Schablone
Rahmengröße (L × T) min. 470 × 370 mm / max. 737 × 737 mm

Handhabung und Transport Leiterplatte
Seitenklemmung
Zuschaltbare Klemmung von oben (bei dünnen / verzogenen Leiterplatten)
Klemmdruck einstellbar

Druck
Anzahl Rakelköpfe 2
Rakelanpressdruck 0,5 – 10 kg
Druckgeschwindigkeit 10 – 200 mm pro Sekunde

Maschineneigenschaften und Abmessungen
Druckgenauigkeit ± 18 µm
Zykluszeit (ohne Druck und Reinigung) < 8,5 Sekunden
Abmessungen (L × B × H) 1.240 mm × 1.560 mm × 1.490 mm
Gewicht 1.200 kg

PC und Software
Betriebssystem Windows 10
Schnittstellen Ethernet, USB, SMEMA, Cogiscan IFSNx / TTC

Betriebsanforderungen
Spannungsversorgung 220 V ± 10 %, 50 / 60 Hz AC
Druckluft 6 Bar

Standards (Auswahl)
Automatische Schablonenreinigung, 2D-SPI, Leiterplatten- und Schablonen-Vakuumfixierung, automatische Pastenwulstdickemessung, Set mit Leiterplatten-Unterstützungswerkzeugen, 3 Jahre JUKI-Garantie

Erhältliche Optionen (Auswahl)
Automatischer Pastenwulstdispenser, Gridtools zur Leiterplatten-Unterstützung, SPI-Closed-Loop, Klimatisierung Prozessraum, USV, Integrierter Codereader, MES-Schnittstelle

Details finden Sie in den Produktspezifikationen.

Spezifikationen und Gestaltung können ohne vorherige Ankündigung geändert werden.

Screen-Printing Solution

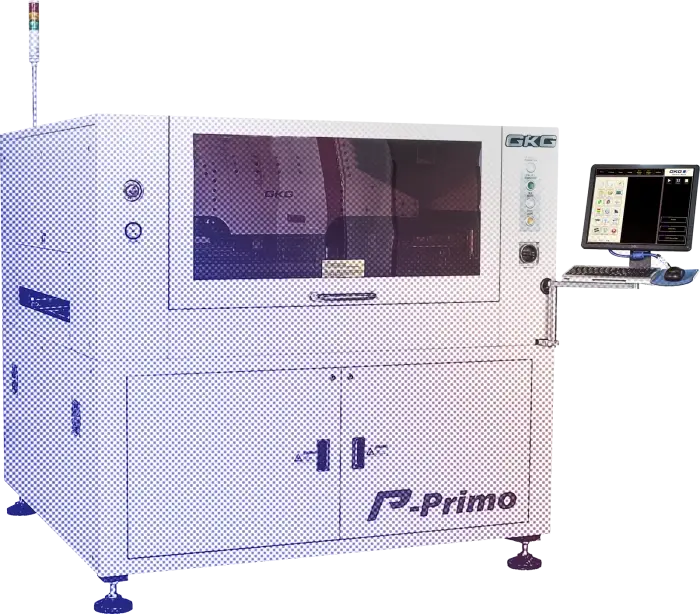

P-Primo

P-PRIMO ist der ideale und zuverlässige Drucker für Unternehmen, die Leiterplatten bis zu 850 × 610 mm Größe verarbeiten.

P-Primo – Screen-Printing Solution
Einfache Software
Mittlere und große Leiterplatten
Garantierte Qualität
Zahlreiche Optionen
Broschüre anfragen
Spezifikationen

Leiterplatte
Leiterplattenabmessung (L × B) min. 100 × 65 mm / max. 850 × 610 mm
Leiterplattendicke min. 0,4 mm / 8 mm
Kantenabstand 3,5 mm
Leiterplattengewicht max. 5 kg

Schablone
Rahmengröße (L × T) min. 737× 737 mm / max. 1100 × 850 mm
Rahmendicke min. 12 mm / max. 43 mm
Fest- und Wechselrahmen möglich

Handhabung und Transport Leiterplatte
Seitenklemmung
Zuschaltbare Klemmung von der Seite und von oben (bei dünnen / verzogenen Leiterplatten)
Klemmdruck einstellbar
Leiterplatten-Zufuhrhöhe 950 mm +/- 20 mm
Zufuhr- / Abfuhrrichtung links / rechts, rechts / links, links / links, rechts / rechts
Leiterplatten-Breiten- / Dickeneinstellung automatisch

Druck
Anzahl Rakelköpfe 2, Anpressdruck separat einstellbar
Mitgelieferte Rakellängen 280, 520, 850 mm × 60° Metall
Rakelanpressdruck 0 – 10 kg
Druckgeschwindigkeit 5 – 150 mm pro Sekunde
Spezialrakel erhältlich
Andere Rakellängen erhältlich

Maschineneigenschaften und Abmessungen
Druckgenauigkeit ± 25 µm
Zykluszeit (ohne Druck und Reinigung) < 12 Sekunden
Abmessungen (L × B × H) 1.590 mm × 1.608 mm × 1.530 mm
Gewicht 1.400 kg

PC und Software
Betriebssystem Windows 7
Schnittstellen Ethernet, USB, SMEMA, Cogiscan IFSNx / TTC

Betriebsanforderungen
Spannungsversorgung 220 V ± 10 %, 50 / 60 Hz AC
Druckluft 6 Bar
Umgebungsbedingungen 5 – 40° C, 20 – 65 % RH

Standards (Auswahl)
2D-SPI, automatische Schablonenreinigung, Leiterplatten-Vakuumfixierung, Set mit Leiterplatten-Unterstützungswerkzeugen, 3 Jahre JUKI Garantie

Erhältliche Optionen und Zubehör (Auswahl)
Schabloneninspektion, Pastendispenser, Pastenwulstdickenkontrolle, Gridtools zur Leiterplatten-Unterstützung, SPI-Closed-Loop, Klimatisierung Prozessraum

Details finden Sie in den Produktspezifikationen.
Spezifikationen und Gestaltung können ohne vorherige Ankündigung geändert werden.

Screen-Printing Solution

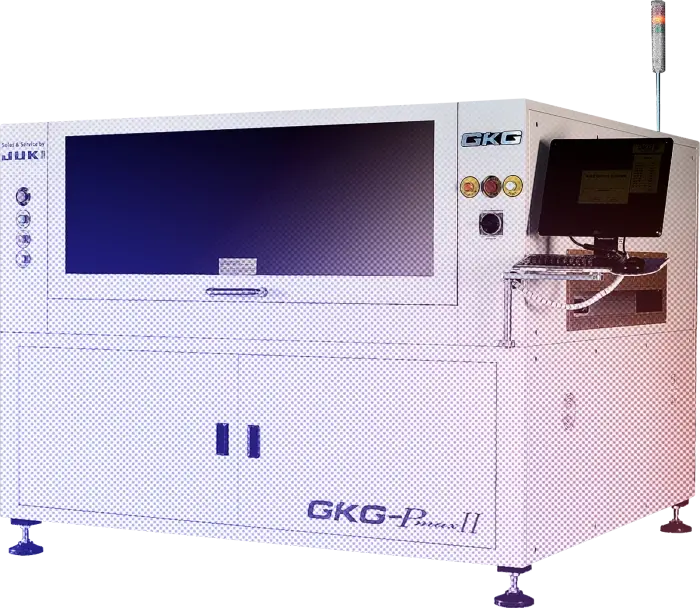

PMAXII

Großformatdrucker wie der PMAXII von JUKI made by GKG sind für Drei-Schicht-Betrieb und lange Lebensdauer bei geringem Wartungsaufwand konzipiert. Er hat sich insbesondere auf LED-Anwendungen spezialisiert.

PMAXII – Screen-Printing Solution
Individueller Rakeldruck
XL-Leiterplatten
Garantierte Qualität
Flexibilität
Broschüre anfragen
Spezifikationen

Leiterplatte
Leiterplattenabmessung (L × B) min. 100 × 65 mm / max. 1.220 × 800 mm
Leiterplattendicke min. 0,4 mm / 10 mm
Kantenabstand 5 mm
Leiterplattengewicht max. 10 kg

Schablone
Rahmengröße (L × T) min. 737× 737 mm / max. 1.500 × 1.250 mm
Rahmendicke min. 12 mm / max. 43 mm
Fest- und Wechselrahmen möglich

Handhabung und Transport Leiterplatte
Seitenklemmung
Zuschaltbare Klemmung von oben (bei dünnen / verzogenen Leiterplatten)
Klemmdruck einstellbar
LP-Zufuhrhöhe 950 mm +/- 20 mm
Zufuhr- / Abfuhrrichtung links / rechts, rechts / links, links / links, rechts / rechts
Leiterplatten-Breiten- / Dickeneinstellung automatisch

Druck
Anzahl Rakelköpfe 2, Anpressdruck separat einstellbar
Mitgelieferte Rakellängen 850, 1.250 mm × 60° Metall
Rakelanpressdruck 0 – 30 kg
Druckgeschwindigkeit 5 – 150 mm pro Sekunde
Spezialrakel erhältlich
Andere Rakellängen erhältlich

Maschineneigenschaften und Abmessungen
Druckgenauigkeit ± 25 µm
Zykluszeit (ohne Druck und Reinigung) < 25 Sekunden
Abmessungen (L × B × H) 2.020 mm × 1.740 mm × 1.528 mm
Gewicht 1.800 kg

PC und Software
Betriebssystem Windows 7
Schnittstellen Ethernet, USB, SMEMA, Cogiscan IFSNx / TTC

Betriebsanforderungen
Spannungsversorgung 220 V ± 10 %, 50 / 60 Hz AC
Druckluft 6 Bar
Umgebungsbedingungen 5 – 40° C, 20 – 65 % RH

Standards (Auswahl)
Automatische Schablonenreinigung, 2D-SPI, Leiterplatten-Vakuumfixierung, Set mit Leiterplatten-Unterstützungswerkzeugen, 3 Jahre JUKI Garantie

Erhältliche Optionen und Zubehör (Auswahl)
Gridtools zur Leiterplatten-Unterstützung

Details finden Sie in den Produktspezifikationen.
Spezifikationen und Gestaltung können ohne vorherige Ankündigung geändert werden.
